アイ・エヌ・ジーはウォータージェット(WJ=超⾼圧⽔)で、コンクリート構造物等の斫り、切断、表⾯処理、洗浄、除染、及び有害物質等の除去を⾏う専⾨企業です。

幸運を運ぶ煙突掃除屋さんとして
⼦供たちの笑顔と健康を守ります

INSULATION REMOVAL(W・J・B 除去⼯法)

煙突は機能上、腐⾷性の⾼温ガスを放出、煙突の躯体は常に温度変化の影響を受けます。この影響はコンクリート躯体のひび割れ、変質による劣化や鉄筋の腐⾷等に直結する為、耐熱性や耐薬品性に優れたアスベストを原料に製造され煙突⽯綿断熱材を内部に取り付ける事でそれらの影響を防⽌していました。しかし反⾯、安価で活躍した断熱材が改修⼯事、解体⼯事に伴い除去をする上では、⾶散させないための⾼度の技術を要する物質と化しました。

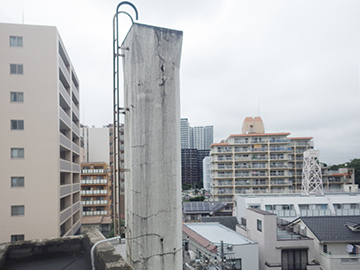

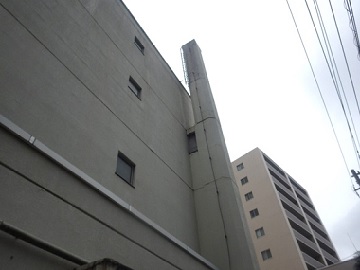

ボイラー煙突1

ボイラー煙突2

ボイラー煙突3

W・J・B⼯法(除去⼯法)
レベル2 煙突内アスベスト含有断熱材除去処理技術W・J・B⼯法(除去⼯法)

煙突⽯綿断熱材(カポスタック等)は、オフィスビル、⼯場、ホテル、病院等⼤型施設内のボイラーに接続している煙突内部の断熱材に広く使⽤されています。
WJB⼯法は煙突下部点検⼝から煙突頂版部までを養⽣、作業区画負圧にしてウォータージェットでアスベスト断熱材を破砕除去し、下部点検⼝より吸引・排出します。また、煙突内径がΦ1,000mm以下の場合は、ING特許で⾶散防⽌養⽣箱が活躍をしています。

建材名 商品名 製造期間 種類 含有率(%) 全国使用比率
煙突用石綿断熱材 ハイスタック(角型) 1978~1990 茶石綿(アモサイト) 4.3~8.4 3%
煙突用石綿断熱材 ハイスタック(丸型) 1978~1984 茶石綿(アモサイト) 7
煙突用石綿断熱材 カポスタック 1964~1977 茶石綿(アモサイト) 70~80 83%
煙突用石綿断熱材 ニューカポスタック 1977~1987 白石綿(ライナー部)
茶石綿(断熱層部)
80~90 10%
煙突用石綿断熱材 コンバインボード 1981~1991 茶石綿(アモサイト) 10~30

  • ■事前調査
    (サンプル採取等)
  • ■見積・計画書作成

着工

  • ■環境測定(作業前・中・後)
  • ■飛散防止養生
  • ■除去作業
  • ■石綿袋詰

完工

  • ■報告書作成
  • ■40年間保存書類作成・提出

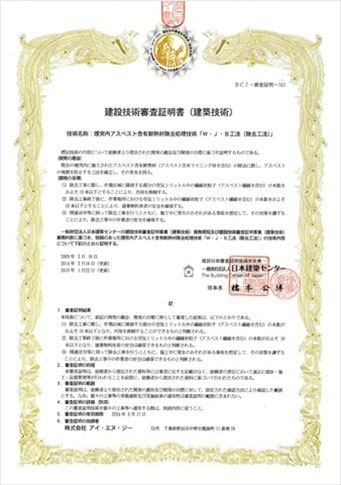

「BCJ−審査証明ー161号」

レベル2 煙突内アスベスト含有断熱材
除去処理技術
W・J・B⼯法(除去⼯法)

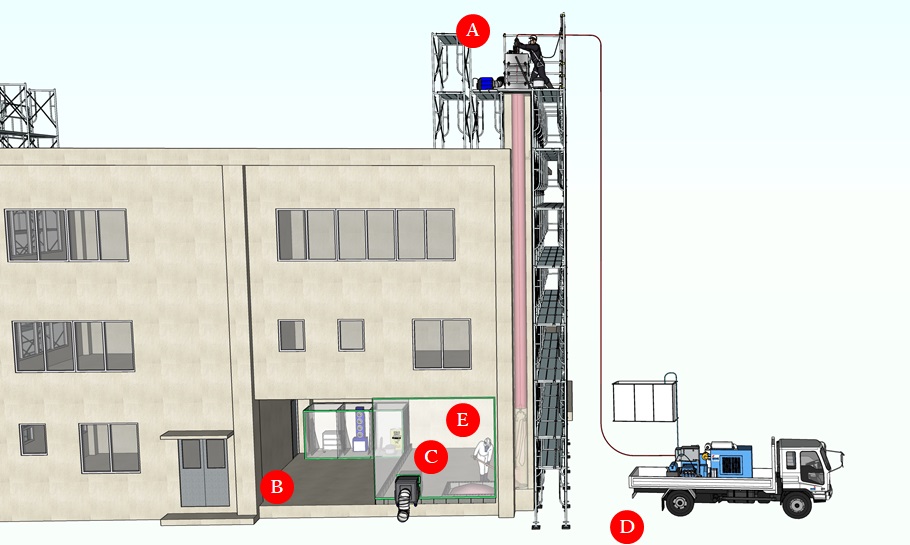

FLOW DIAGRAM
フロー図

除去作業状況

セキュリティゾーン

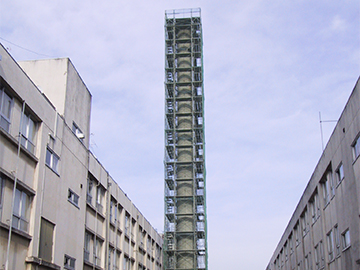

設置状況

除去作業状況

超高圧ポンプ操作状況

除去作業状況

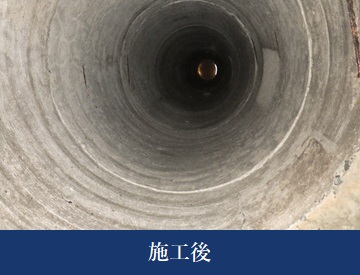

施⼯前・中・施⼯後のVTR映像

煙突内アスベスト含有断熱材除去処理技術(建設技術審査証明第 BCJ-審査証明-161)
